摘要：FLEX 10K是ALTERA公司研制的個嵌入式的PLD可編程邏輯器件系列。它具有高密度、低成本、低功率等特點，利用FLEX 10K系列CPLD可編程邏輯器件的EAB可在系統中實現邏輯功能和存貯功能，文中介紹了EAB的幾個應用實例，同時給出了采用VHDL語言編寫的VHD的文件及其具體代碼。

　　關鍵詞：CPLD 嵌入式陣列塊（EAB） FIFO 雙端口RAM VHDL

1 概述

　　FLEX 10K是ALTERA公司研制的個嵌入式的PLD，它具有高密度、低成本、低功率等特點，是當今ALTERA CPLD中應用前景的器件系列之一。它采用了重復可構造的CMOS SRAM工藝，并把連續的快速通道互連與獨特的嵌入式陣列結構相結合，同時可結合眾多可編程器件來完成普通門陣列的宏功能。每一個FLEX 10K器件均包括一個嵌入式陣列和一個邏輯陣列，因而設計人員可輕松地開發集存貯器、數字信號處理器及特殊邏輯等強大功能于一身的芯片。

　　EAB（Embedded Array Blocks）的概念源于門陣列的嵌入式功能，為了使復雜的功能在盡可能小的硅片上得以實現，通常需把定制的硅片放在門陣列基片之上。Altera公司首先把這一技術應用于FLEX 10K器件系列。

　　FLEX 10K中的嵌入式陣列由一系列具有實現邏輯功能和存貯功能的FAB組成。EAB是在輸入、輸出口上帶有寄存器的RAM塊，利用它可以非常方便地實現一些規模不太大的ROM、RAM、雙端口RAM和FIFO等功能。


2 EAB的結構

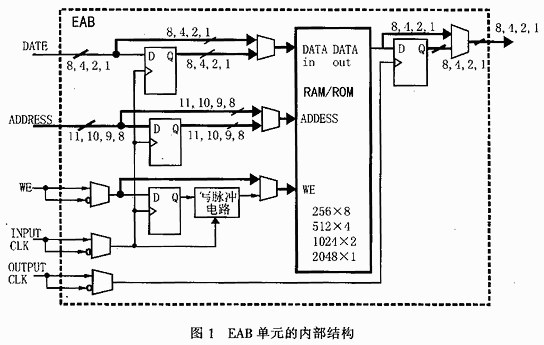

　　每個FLEX 10K中的EAB均含有2048bit的RAM。另外，每個EAB單元中還包括數據區、總線和讀/寫控制等幾部分。圖1所示為EAB單元的內都結構。

　　數據區是EAB的核心部分，每個EAB包含2048bit的RAM，同時又可根據數據線/地址線的不同設置將其寬度調整為2048×1bit，1024×2bit，512×4bit，256×8bit等。

　　總線是指EAB中所包括的三條總線，即輸入數據總線、地址總線和輸出數據總線。其中輸入數據總線可以配制成8bit、4bit、2bit或1bit位寬；地址總線同數據總線相適應，具有8bit、9bit、10bit或11bit位寬；而輸出數據總線則與輸入總線相對應，這三條總線都設計有同步/異步兩種工作方式。

　　第三部分為讀/寫控制部分。當EAB用于異步RAM電路時，必須外加RAM寫使能信號WE，以保證數據和地址信號滿足其時序要求，而當EAB用作同步RAM時，它可以產生相對其全局時鐘信號的WE信號。EAB的RAM與EPGA中的分布式RAM不同，FLEX 10k EAB能夠信號可預測的定時關系，而且EAB的寫使能信號（WE）即可與輸入時鐘同步工作，也可以異步工作。另外，EAB還包含用于同步設計的輸入寄存器、輸出寄存器和地址寄存器。EAB的輸出可以是寄存器輸出，也可以是組合輸出，EAB RAM的大小很靈活，因此，它既可以配置成256×8、512×4，也可以配置成1024×2或2048×1。　　　　FLEX 10K器件的EAB資源如表1所列。EAB的RAM資源較為豐富，可用來設計RAM、FIFO及雙端口RAM等許多應用電路。
　　　　　　　　　　　　　　　　　　　　　　表1 FLEX 1K器件EAB資源

器件型號	EAB的個數
EPF10K10 EPF10K10A	3
EPF10K20	6
EPF10K30 EPF10K30A EPF10K30B	6
EPF10K40	8
EPF10K50 EPF10K50V EPF10K50B	10
EPF10K70	9
EPF10K100 EPF10K100A EPF10K100B	12
EPF10K130V EPF10K130B	16

3 FLEX 10K的應用

3.1 RAM的設計

　　RAM 的設計分同步RAM或異步RAM，當設計同步RAM時，DATA信號和ADDRESS信號應在EAB中鎖存。包括WE在內，所有信號均應在EAB內完成，這樣可以排除一些可能破壞數據時序的潛在故障。當WE信號被鎖定為高時，EAB內部電路會產生一個與DATA信號和ADDRESS信號的建立和保持時間相匹配的寫脈沖。而在用異步RAM方式時，一定要遵從以下幾個原則：

（1）WE信號一定要避免那些可能會無意覆蓋RAM區數據的時序。

（2）WE信號的建立與保持時間一定要與DATA和ADDRESS信號相適應。

（3）當WE=1時，ADDRESS信號不能發生變化。由于FLEX 10K器件都有多個EAB，所以可由多個EAB來構成所需要的RAM。

　　LPM （Library Of Parameterized Modules）是一個參數化的模塊庫，它是的版圖設計人員和軟件人員智慧的結晶。通過修改LPM器件的某些參數，可很容易地到達設計要求。下面的 RAM（VHD）文件是一個寄存器輸入、寄存器輸出的1k×8RAMr VHDL設計代碼：

RAM.VHD

Library ieee;

Use ieee,std_logic_1164.all;

Library lpm;

Use lpm.lpm-components.all;

Entity LL is Generic (data-width:integer:=8;addr-width:interer:=10)；

Port (data:in std-logic-vector(data-width-1downto 0);

addresss:in std-logic-vector(addr-width-1 downto 0));

End LL;

Architcture RAM of LL is Begin

U1:lpm-ram-dp

Generic map (lpm-widthad=>addr-width,lmp-width=>data-width)

Prot map(data=>data,address=>address,we q=q);

End；

輸入

data[ ]: 數據輸入RAM

address[ ]:地址輸入RAM

we: 寫使能

inclock :同步輸入時鐘

outclock: 同步輸出時鐘

輸出

q[ ]： 數據輸出

3.2 FIFO的設計

　　FIFO(First-in First-out)存儲器可以從一個子系統把數據流傳送到另一個子系統。它有輸入和輸出兩個相對獨立的端口，當存儲器為非滿載狀態時，輸入端允許許高速突發信息經輸入緩沖器存入存儲器，直到存滿為止，只要存儲器中有數據就允許將寫入的內容依次通過輸出緩沖器輸出。FIFO可廣泛應用于通信、打印機、微處理器等設備中，這些突發性的數據速率往往大于它們所能接受或處理的速率。通常這些系統需要一個緩沖器對高速數據進行存貯，直到較慢的處理進程準備好為止。但數據進入FIFO緩存的平均速率必須小于或等于數據輸出速率。

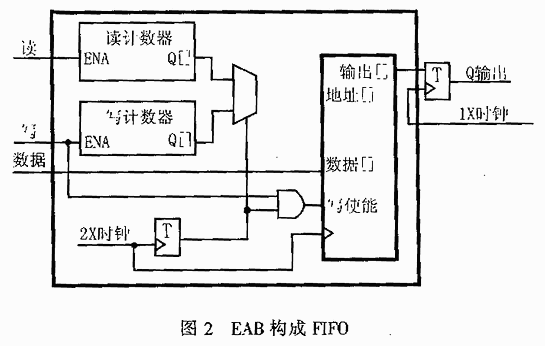

　　每個EAB均提供了一個2048bit數據存貯區，輸入寄存器可為讀、寫指針計數器存貯元素。周期共享的FIFO配置將在個時鐘周期里啟動一個讀操作，并將數據鎖存在輸出寄存器中，然后在第二個時鐘周期里寫入，此時讀出的數據在訪問寄存器時仍有效，利用圖2所示的交織EAB存貯功能可構成更高的全局時鐘速率和更大的FIFO區域。同時通過把同一個存貯單元分布在不的地址范圍還可以把幾個FIFO功能集中在同一個EAB中實現。一個512×8且周期共享的 FIFO的VHDL代碼如下面的

FIFO.VHD文件所示：

FIFO.VHD

Library ieee;

Use ieee.std_ligic_1164.all;

Libreay lpm;

Use lpm.lpm_components.all;

Entity LL is Generic(data_width:integer:=8;

numwords:integer:=256);

Port(data:in std_logic_vector(data_width_1downto 0);

Wreq,rreq,clock,clockx2,clr,sclr:in std_logic;

Empty,full:out std_logic;

q:out std_logic-,vector(lpm-width-1 downto 0));

end LL;

Architecture FIFO of LL is

Begin

U1:csfifo

Generic map (lpm-width=>data-width,

Lpm-numwords=>numwords)

Port map(data=>data,wreq=>wreq,rreq=>rreq,clock=>clock,

clockx2=>clockx2,Clr=>clr,sclr=>sclr,empty=>

empty,full=>full,q=>q);

End

輸入

data[ ]: 數據輸入FIFO

wreq: 寫請求

rreq：讀請求

clock：時鐘，正極性邊沿觸發

clockx2: 倍頻時鐘，正極性邊沿觸發

clr： 復位清FIFO

sclr: 同步清零

輸出

q[ ]：FIFO數據輸出

full：指示FIFO已滿

Empty：指示FIFO已空

3.3 雙端口RAM的設計

　　雙端口RAM有兩套獨立的地址線、數據線和控制信號線，適用于需要高速共享數據緩沖器的系統，實際上它常作為雙CPU系統的全局存儲器。下面是DTRAM、VHD的文件代碼：

DPRAM.VHD

Library ieee;

Use ieee.std-logic-1164.all;

Library altera;

Use altera.maxplus2.all;

Entity LL is Generic (data-width:integer:=8;Addr-width:integer:=10);

Port(datal:in std_logic_vector(data-width-1 downto 0);

Datar:in std_logic_vector(data_width_1 downto 0);

Addressl:in std_logic_vector(addr_width_1 downto 0);

Addressr:in std_logic_vector(addr_width_1 downto 0)；

Wel,wer:in std_logic;

Clock,clockx2:in std_logic;

Busy:out std_logic;

Q1,qr:out std_logic_vector(data_width_1 downto 0));

End LL;

Architecture DPRAM of LL is Begin

U1:csdpram

Generic map(lpm_width=>data_width,Lpm_widthad=>addr_width,

Lpm_numwords=>1024)

Port map(data=>datal,datab=>datar,Addressa=>addressl,addressb=>addressr,

Wea=>wel,web=>wer,

Clock=>clock,clockx2=>clockx2,

Qa=>ql,qb=>qr,busy=>busy);

End;

輸入

data[ ]：左端口數據輸入

datar[ ]：或端口數據輸入

addressl [ ]：左端口地址輸入

addressr[ ]：右端口地址輸入

wel：左端口寫使能

wer：右端口寫使能

clock：時鐘，正極性邊沿觸發

clockx2：倍頻時鐘，正極性邊沿觸發

輸出

ql[ ]：左端口數據輸出

qr [ ]：右端口數據輸出

busy：忙信號，指左、右端口同時寫同一地址
