許多應用依靠微控制器來提供高性能，同時限度地降低功耗。微控制器的總體功耗取決于設備的功能和設計師對如何利用設備功能的理解。本文簡要介紹影響功耗的硅技術元素，提供如何在普通設計中利用硅技術的指南，詳細介紹如何利用飛思卡爾S12XE雙核微控制器的特殊功能來優化功耗。
2. 功耗模式
嵌入式應用的運行行為可以分為兩大運行狀態，即所謂的“運行模式”和“低功耗模式”。在運行模式中，應用全面運行，并從電源獲取電流來執行其功能。在低功耗模式中，應用通常處于修面狀態，將功率降到盡可能低的水平。
集成電路設計的兩個不同特征會影響兩種不同運行狀態。對這種根本影響的全面了解可能會對應用的終功率要求產生極大影響。
3. 集成電路工作
圖1顯示了CMOS設計中常用的一種簡化的逆變電路。該電路依賴兩個根據輸入信號開啟或關閉的MOSFET。在穩態情況下，圖中顯示的T1處于打開狀態，T2處于關閉狀態。從理論上講，電流不會通過T2，但實際上會有少量電流漏過此門。這被稱為閾下或信道漏電，其具體數值取決于晶體管的設計，尤其是晶體管的工作電壓。該門內有寄生二極管產生的次要影響，寄生二極管位于晶體管和晶體管所在的底板之間。
通過合理的設計和生產流程可以限度地減少這種影響導致的漏電。然而，由于漏電的本質特點，具體電流強度在溫度變化時是高度非線性的。在周?chē)h(huán)境溫度較低的情況下，停止電流（stop current）可能非常小——微控制器約為20–30 μA。然而，在溫度為125 °C時，電流可能會比這高20倍。
 |
| 圖1. CMOS門內的運行模式電流。 |
在門的瞬時行為中，功率要求是由于MOSFET的開關導致的，見圖2。門的開關是根據輸入變化進行的，所以晶體管T3和T4的狀態會從開變?yōu)殛P(guān)（T3）或從關變?yōu)殚_(kāi)（T4）。這種狀態變化需要的時間很有限（通常是幾百PS秒），但在轉換過程中兩個晶體管都是通電的，因此電流會直接從VDD電線流到VSS線。門每一次開關，都會消耗相同的電量，因此根據通用時鐘信號運行的微控制器等設備的電流需求會有升降變化，具體取決于時鐘頻率。這種影響大部分是線性的，因此時鐘頻率翻倍通常會引起所需電力的翻倍。
 |
| 圖2. CMOS門中的運行模式電流。 |
MCU的功率要求取決于它的運行模式和環境條件。在運行模式下，總線速度越快，耗費的電流就越多；而在停止模式，主要影響因素很可能是溫度。對于大多數CMOS電路而言，運行模式下所需的電流通常是低功耗模式下所需電流的好幾倍。
根據對CMOS行為的理解，我們可以為多種電子設計提出幾條建議。
在運行模式下，電路以的可接受時鐘速度運行時功率。通過控制PLL電路，我們通常可以動態地改變應用的運行速度。這樣，我們就可以通過將應用性能與其要求相匹配來降低平均功率要求。
可能時從運行模式切換到低功耗模式可以進一步降低系統的功率要求。很多微控制器在低功耗模式下有不同的運行水平。我們應始終確保所選的低功耗模式使應用可以正確應對系統狀態的變化。
4. 常用I/O 建議
大多數情況下，低功耗模式不會改變輸入/輸出針腳的狀態，這有可能對應用的功率要求產生巨大影響。例如，驅動LED的輸出針腳在開啟狀態下會繼續耗用電源，即使是在低功耗模式運行時也是如此，因此在進入低功耗模式之前將所有輸出針腳設置為適當狀態非常重要。同樣，在進入低功耗模式之前還必須認真考慮輸入針腳的狀態。正如我們?cè)趫D2中所見，晶體管上有輸入電壓，這使兩個晶體管都處于打開狀態。開關門時，這可能會在短時間內造成這種狀態。很多標準輸入端口都采用與這種門類似的設計，并會以相同的方式消耗電源。主要區別在于，輸入電壓不是由芯片電源而是由外部電壓提供，因此不受MCU的控制。因此，我們可以為輸入線路接通中等電壓，使門將電流直接從VDD電線傳導到VSS線路。因此，對任何數字輸入針腳來說，只接通數字電壓電平非常重要。
輸入針腳的另一個特點是輸入電阻通常非常高。這樣就會導致小電荷在輸入線路上累積并影響門的行為。實際上，這些電荷有可能會進入穩態，使門電壓處于中等范圍內，這樣門又會消耗電流。因此，我們應對輸入針腳進行認真分析，并在必要時強制它們進入已知狀態。
該建議還適用于不允許所有I/O針腳連接到外面的封包中的MCU。在這種情況下，輸入針腳仍然存在，但不會在物理上連接到任何其他硬件上。這些針腳必須通過采用內部牽引設備或修改為輸出的方法設置為已知狀態。如果不能正確處理這種浮動輸入針腳，可能會導致數百毫安的功耗。
注意，盡管這些建議會對低功耗模式產生影響，但它們同樣適用于運行模式。在運行模式下，功率也可能以這種方式被浪費。
5. S12XE系列產品上的具體微控制器特性
除了上述通用建議外，飛思卡爾還在S12XE系列設備中設計了多種節能特性。利用這些特性和通用建議，我們就可以大大優化應用的功耗。S12XE有三種主要的低功耗模式，它們是：
* 待機模式：完全關閉CPU，從而節約運行CPU所需的功率。其他模塊也受不同級別的控制，但通常都可以選擇繼續運行或停止。由于整個時鐘鏈都持續運行，因此這種模式下的功耗節約很有限。
* 停止模式：這種模式下，晶體振蕩器停止運行，從而將主時鐘從設備上斷開，從而有效地使MCU停止所有操作。這是設備的功率配置。MCU上的幾個模塊提供重啟振蕩器和重啟代碼執行的方式，因?yàn)榇蠖鄶?shù)情況下應用程序仍需要對系統事件作出響應。此外，S12XE系列MCU包括還有一種選項，可以在一定時間過后喚醒設備。對必須定期檢查應用內傳感器狀態的系統而言，這是一種很有用的功能。這一時間段由嵌入到芯片電壓調整器（叫作自動定期中斷，API）中的一個計時器決定。API從內部RC振蕩器中運行。這個內部RC振蕩器在水晶振蕩器停止時可以繼續運行。由于這種計時器具有根據時鐘進行邏輯切換的功能，因此會增加設備需要的總電流。然而，總電流仍然低于振蕩器繼續運行的模式下的總電流。
* 偽停止模式：顧名思義，這種模式具有停止模式的許多特征。二者時間的區別在于震蕩器繼續以更小的振幅運行，從而使某些芯片系統可以繼續運行。特別值得一提的是，這種模式下可使用實時中斷（RTI）和看門狗（COP）來提供精確的定時參考和系統保護。與停止模式相比，偽停止模式還能夠大大縮短重啟時間，因?yàn)樗?dòng)所花的時間減少。在所有模式下，外圍設備的配置和RAM內容都會保存下來。
6. 低功率響應
如果能夠?qū)ο到y(tǒng)中的事件作出響應，應用就能夠從微控制器的低功耗功能中受益。S12XE可以響應多種不同類型的系統事件，每一種事件詳細說明如下。
數字輸入事件
這種系統事件的例子包括用戶發起的開關操作或來自外部模塊或傳感器的簡單邏輯電平變化。
S12XE包括專用IRQ或XIRQ中斷針腳和專門為檢測這種事件設計的廣泛鍵盤喚醒功能。這種輸入通常包括高電位或低電位事件的觸發選項，包括下拉（pull-down）或上拉（pull-up）設備。
在這種配置中，MCU可以置于停止模式，而不需要其他功能，然后在發生外部邏輯變化時會重新啟動。這樣就可以確保只有在系統需要時MCU才能使用操作電流。
模擬輸入事件
這種事件發生在相連傳感器上檢測到特定的模擬值時。例子包括溫度傳感器和電池電量。
設計外部電路以在發生特定模擬事件時觸發非常簡單。這種情況下很可能需要使用模擬比較儀來將模擬事件轉化為數字事件，還需要使用數字輸入事件技術進行處理。
S12XE系列產品可使用芯片ATD轉換器提供更先進的解決方案。這種轉換器有兩種功能可一同用于檢測模擬事件。首先，每個轉換信道上有一個數字比較儀，能夠進行大于、小于或等于比較。正的比較結果可能會導致ATD發起中斷。其次，ATD模塊包含它自己的時鐘源（采用RC震蕩器形式）。這種內部時鐘允許ATD進行轉換，即使在MCU處于停止模式時也可以如此。通過結合這種自我時鐘模式和比較儀功能，用戶可以配置ATD來檢測特定模擬事件并觸發中斷，從停止模式中重啟MCU。
當模擬電壓下降到特定值以下或超過某數值時，這種結合也允許MCU重啟。
通信事件
在這種情況下，系統由來自其他模塊的信息喚醒。汽車領域的一個例子是CAN或LIN網絡上的信息，汽車?？亢篑{駛員回來時就是這種情況。汽車上鎖機制會檢測到車門被打開，然后通過網絡向車內的其他模塊發出信號，喚醒它們。
S12XE系列允許CAN和SCI（用于LIN）端口檢測信息事件并在信息到達時觸發中斷。這種功能使通信端口可以從停止模式下重啟MCU。
定期事件
通常，系統必須定期重啟。這可能包括實時時鐘的維護或需要定期檢查的外部系統。
在這種情況下，MCU的正確配置取決于定期重啟要求的精確性。如果需要精確喚醒時段（如實時時鐘維護），那么適當?shù)牡凸哪Ｊ骄褪莻瓮Ｖ鼓Ｊ健Ｓ捎谶@種模式下水晶震蕩器一直運行，因此它能夠提供精確的時間基準。實時中斷將水晶時鐘用作時鐘源，可以從4MHz的水晶上提供250μs~800ms的超時時段。RTI可以選擇二進制或十進制分割器（divider）來取多種中間值。偽停止模式的另一個優點是COP能夠繼續運行，因此定期代碼的運行故障可能引起MCU的看門狗恢復。偽停止模式的主要缺點是水晶震蕩器會消耗額外的電流，因此它的功耗比停止模式大。
隨機和復雜事件
在很多情況下，MCU不可能通過外部活動直接激活，而是需要更復雜或更主動的系統檢查。這方面的例子包括掃描鍵盤和檢查外部外圍設備的狀態。
 |

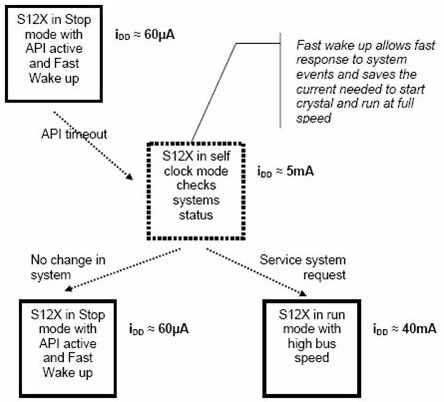

| 圖3. 復雜事件處理實例。 |
這種事件的一個主要特征是大多數時間MCU將執行狀態檢查，然后直接返回停止模式。只有在少數情況才重啟會使MCU在較長時間內處于運行模式。記住，功率利用效的配置必須采用API執行定期喚醒并選用快速喚醒模式才能實現。這種結合使MCU在停止模式時只消耗盡可能少的功率，在檢查系統狀態時限度地降低功耗并只在需要時才激活全面運行模式。圖3顯示了這種應用的流程。
7. 雙核架構帶來的功率優勢
S12X架構采用XGATE協處理器。這是一種可獨立編程的RISC核心。XGATE的運行速度是CPU時鐘速度的兩倍。與CPU不同的是，它不需要特別選擇停止模式，因?yàn)槌绦蜻\(yùn)行結束時它會自動進入低功耗模式。
CPU和XGATE的架構差異使功耗節約成為可能，因?yàn)樗鼈冞\(yùn)行時都使用大約相同的電流量。用少的時間完成特定任務的核心通常是功率利用效的解決方案。
為了了解核心架構如何影響執行速度，因此功耗考慮了圖4顯示的C程序。這是一個非常簡單的定期喚醒例子，它只在發生一些外部事件而且必須向系統提供變化指示時才會進入運行模式。代碼通過從API中接收中斷的方式執行，它采用快速喚醒來將MCU從停止模式中喚醒。它掃描4個I/O端口并比較數值和RAM，每隔8次API中斷會亮一次指示燈。如果I/O數值不同于RAM中的值，它將啟動水晶震蕩器。
 |
| 圖4. C編碼實例。 |
通過為XGATE和CPU編寫C代碼，我們可以比較相對實施時間及功耗。如圖5所示，我們可以看到，XGATE完成程序所用的時間不到CPU完成程序的時間的一半，因此在這個例子中使用XGATE執行低功率處理更為高效。
 |
| 圖5. C編碼性能。 |
實際上，所用處理器的選擇取決于所需處理功率的類型。XGATE對涉及比特處理、轉換、比較和基于RAM的操作特別高效。當需要數學計算或廣泛訪問閃存時，CPU適合。這兩種內核都可以輕松地使用C語言編程，因此在每個內核上編寫算法和測試性能非常簡單。
8. 結語
CMOS微控制器的基礎技術決定了其功率要求的特點。這種理解連同半導體供應商提供的特定功能可為系統設計師提供很大的靈活性。飛思卡爾S12XE系列是具有大量專用特性可優化性能和功耗的微控制器的一個例子。
