1 嵌入式實時操作系統和μC/OS-II
嵌入式操作系統EOS(Embedded Operating System)主要負責嵌入式系統的全部軟、硬件資源的分配、調度、控制、協調并發活動;它必須體現其所在系統的特征，能夠通過裝卸某些模塊來達到系統所要求的功能[1]。
μC/OS-II是專門為計算機的嵌入式應用而設計的實時操作系統，是基于靜態優先級的占先式（preemptive）多任務實時內核。采用μC/OS -II作為測試的目標，一方面是因為它已經通過了很多嚴格的測試，被確認是一個安全的、高效的實時操作系統；另一個重要的原因，是因為它免費提供了內核的源代碼，通過修改相關的源代碼，就可以比較容易地構造自己所需要的測試環境，實現自己需要的功能。
2 實時操作系統和系統實時性能指標
實時系統對邏輯和時序的要求非常嚴格，如果邏輯和時序出現偏差將會引起嚴重后果。實時系統有兩種類型：軟實時系統和硬實時系統。軟實時系統僅要求事件響應是實時的，并不要求限定某一任務必須在多長時間內完成；而在硬實時系統中，不僅要求任務響應要實時，而且要求在規定的時間內完成事件的處理。通常，大多數實時系統是兩者的結合。
事實上，沒有一個的數字可以說明什么是硬實時，什么是軟實時。它們之間的界限是十分模糊的。這與選擇什么樣的CPU，它的主頻、內存等參數有一定的關系[1]。另外，因為應用的場合對系統實時性能要求的不同而有不同的定義。因此，在現有的固定的軟、硬件平臺上，如何測試并找出決定系統實時性能的關鍵參數，并給出優化的措施和試驗數據，就成為一個具有普遍意義并且值得深入探討的課題。本文就是基于此目的進行討論的。
因為采用實時操作系統的意義就在于能夠及時處理各種突發的事件，即處理各種中斷，因而衡量嵌入式實時操作系統的主要、有代表性的性能指標參數無疑應該是中斷響應時間了。中斷響應時間通常被定義為：
中斷響應時間=中斷延遲時間+保存CPU狀態的時間+該內核的ISR進入函數的執行時間[2]。
中斷延遲時間=MAX(關中斷的長時間，長指令時間) + 開始執行ISR的條指令的時間[2]。
通俗點定義就是：從中斷發生起，到執行中斷處理程序的條指令所用的時間。由于實時操作系統更多考慮的是壞的情況，而不是平均的情況，因此指令執行的時間就按照長的指令執行時間來計算，所以中斷延遲時間，通常是由關中斷的長時間來決定的。當FIQ（快速中斷）使能時，壞情況下FIQ的中斷延遲時間由以下幾個部分構成：
t同步——請求通過同步器的長時間，約4個處理器周期。
t長指令時間——長指令完成的時間。長指令是加載包括PC的所有寄存器的LDM指令，在零等待狀態的系統中，約為20個周期。
t異常——數據異常進入時間，為3個周期。
tFIQ——FIQ進入時間， 2個周期。
的FIQ中斷延遲時間約為29個時鐘周期。在系統使用40 MHz處理器時鐘時，約為0.7 μs。
對于的IRQ延遲，其計算與FIQ類似。若必須允許FIQ有更高的優先級，那么進入IRQ處理程序的延遲時間是隨機的[3]。
3 試驗原理和測試方法
首先需要啟動并開始運行μC/OS-II，因為試驗需要使用的計時函數是系統函數。進行堆棧和中斷向量等系統初始化后，首先要創建一個任務，用以產生中斷。這樣OS啟動后，中斷服務程序可以在任務中調用或者切換，中斷源可以設置為外部中斷或由任務產生。在主程序的臨界段循環查詢中斷狀態（VICRawIntr;中斷狀態寄存器），一旦發現有中斷標識，則立即啟動計數器，并使能該中斷，跳出臨界段（在進入臨界段之前要關中斷 (OS_ENTER_CRITICAL())，而跳出臨界段代碼進入中斷服務子程序后，保存全部CPU寄存器后清除中斷源，并立即開中斷 (OS_EXIT_CRITICAL())，然后停止計時并執行中斷處理代碼）。由于是在檢測到中斷標識后才跳出臨界段，所以一跳出臨界段就會立即發生中斷，進行中斷處理。保存了CPU寄存器后進入中斷服務的條指令就是保存計數器值。由于在跳出臨界段時才啟動的計數器，而在進入中斷服務時立即保存了計數值，所以這個計數值就是所需要的中斷響應時間。
如果要試驗不同優先級的中斷響應時間，可以設幾個不同優先級的中斷服務程序，在高優先級程序的出口計數器清零；而在下一個中斷開始時保存計數值，從而測試中斷優先級對中斷響應時間的影響。
如果要測試不同類型的中斷響應時間，可以在程序中，分別使用不同類型的中斷（向量中斷，非向量中斷，快速中斷）來測試中斷類型對中斷響應時間的影響。原則上快速中斷（FIQ）要求具有的優先級，而且快速中斷的處理與操作系統基本無關，中斷服務子程序可以自行編寫（在不調用μC/OS-II的系統服務程序的情況下），沒有特別的要求。向量中斷則不能如此。因為雖然ADS可以使用_irq關鍵字來聲明一個函數是用來處理中斷的，從而可以避免在程序中使用匯編代碼，但是在μC/OS-II中不能這樣處理。因為使用C語言無法確保堆棧的結構，而RTOS必須使堆棧保持一定的結構。這只有匯編語言可以做到。這部分的代碼在文件VECTORS.S中（為了簡化用戶編寫中斷服務子程序，這段匯編代碼已經被編寫成一個宏HANDLER）[4]。具體可見參考文獻 [4]的P358~P359中所列的程序清單6.5中的匯編代碼，即中斷服務子程序必須按照 μC/OS-II的中斷服務程序的要求編寫，格式如下[4]：
保存全部CPU寄存器;(1)
調用OSIntEnter或OSIntNesting直接加1；(2)
清除中斷源(3)
重新開中斷(4)
執行用戶代碼做中斷服務;(5)
調用OSIntExit()；(6)
恢復所有CPU寄存器；（7）
執行中斷返回指令；（8）
如果要測試存儲器加速模塊對中斷響應時間的影響，可以在關閉、部分使能和完全使能3種設置下分別測試同一個中斷的響應時間，從而得出中斷響應時間與存儲器加速模塊設置之間的關系。
由于鎖相器的設置必然會影響中斷響應時間，并且中斷響應時間與鎖相器（PLL）的倍頻設置成反比，即倍頻設置越高，處理器工作速度越快，指令周期越短，而不同時鐘設置下同一中斷響應所需要執行的指令數是相同的，因而中斷響應時間就會越短。所以本文不作此項測試。
下面用程序來測試運行在LPC2104上的μC/OS-II的中斷響應時間。系統初始環境（默認）設置如下：系統晶振頻率設為11 059.2 kHz，鎖相環（PLL）倍增器值設置為4，處理器工作在fCCLK=fOSC×4=11059 MHz×4＝44.236 MHz。存儲器加速開啟。中斷類型為IRQ中斷，優先級為0，即優先級。
μC/OS-II提供了標準的計時程序初始化以及計時開始和計時結束的函數，分別如下所示。這些函數將在所有的試驗中使用。
void PC_ElapsedInit(void)//初始化計時程序設置
void PC_ElapsedStart(void)//開始計時
INT16U PC_ElapsedStop(void)//統計時間返回值
進行實驗時，首先在進入main（）函數前對系統進行一些基本的初始化工作，包括初始化引腳、系統時鐘、存儲器加速模塊、系統時鐘等參數，以保證系統能夠基本運行。初始化完成后，系統進入main()函數，并創建新的任務。以外部中斷為例，由按鍵產生一個外部中斷，在當前運行的任務中循環檢測中斷標志寄存器，檢測到后就跳出循環進入中斷服務子程序。統計這段時間，就可以得出中斷響應時間了。
中斷服務程序的匯編部分按照參考文獻《ARM微控制器基礎與實踐》P384~P385的程序清單6.5異常處理代碼的匯編部分來編寫，也就是編寫宏HANDLER，并在Vectors.s文件中引用這個匯編接口：IRQ_Handler HANDLER IRQ_Exception，至此就完成了μC/OS-II中斷服務子程序的匯編部分。C語言部分主要用于具體的中斷處理，在完成必要的初始化后，只要在中斷處理程序的句將計時停止并返回計數值，具體的中斷處理代碼則并不重要，或者說停止計時就是中斷處理代碼了。由于IRQ中斷與系統相關，這部分代碼一般在文件TARGET.C中編寫實現。C語言部分示意性代碼如下所示：
void __IRQ_Ecpe(void) {
INT16UElapTime；
OS_ENTER_CRITICAL();//關中斷
OSIntEnter();//中斷服務子程序ISR開始
EXTINT = 0x02;//清除中斷源
OS_EXIT_CRITICAL();//開中斷
ElapTime=PC_ElapsedStop();//停止計時并返回計數值
OSIntExit();//退出中斷服務
VICVectAddr0＝0；//清零中斷向量
}
void Task (void) {
PINSEL0 = 0x20000000;//設置I/O口工作模式，P0.14
//設置為EINT1
IODIR = 0x00000400;//設置LED1控制口為輸出，其
//他I/O為輸入
VICIntSelect = 0x00000000;//設置所有通道為IRQ中斷
VICVectCntl0 = 0x2E;//EI NT1通道分配到IRQ slot 0，
//即優先級
VICVectAddr0 = (int)IRQ_Ecpe;//設置EINT0向量地址
VICIntEnable = 0x00008000;//使能EINT0
EXTINT = 0x02;//清除外部中斷標志
OS_ENTER_CRITICAL();//進入臨界區，關中斷
While(1)//循環檢測
{if （(EXTINT & 0x01!)=0)
PC_ElapsedStart(); //如果有中斷發生，計時開始
break ;}}// 跳出循環；
OS_EXIT_CRITICAL(); //退出臨界區，開中斷
return(0);
}
int main (void) {
PC_DispClrScr(DISP_FGND_WHITE + DISP_BGND_BLACK);
OSInit();
PC_DOSSaveReturn();
PC_ElapsedInit()
RandomSem=OSSemCreate(1);
OSTaskCreate(TaskStart, (void *)0, &TaskStartStk[TASK_STK_SIZE - 1], 0);
OSStart();
}
測試不同優先級的中斷響應時間的情況稍有些不同。因為要在低優先級任務的中斷出口激活高優先級的中斷任務，對計數器清零并開始計數，在高優先級的中斷處理代碼的條語句結束計時。其余的部分基本一樣。限于篇幅，具體的源代碼就不一一列舉了。
4 結論

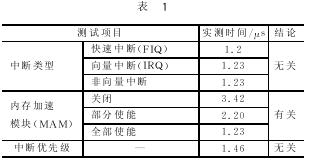

經過試驗，得到表1所列測試數據。所有數據按照默認的條件，每次只更改其中一個條件測試得出。
注：中斷優先級測試時，中斷響應時間大于正常值，是因為發生高優先級中斷時，需要等待低優先級中斷任務開中斷才能進行響應。
由以上數據可知，μC/OS-II的中斷響應時間受內存加速模塊和系統頻率設置的影響較大，而與中斷的類型和任務（中斷）優先級關系不大。以上僅僅是個簡單的測試，更深入的測試可以基于這個方法繼續探討。
